Protinga TBLS įranga

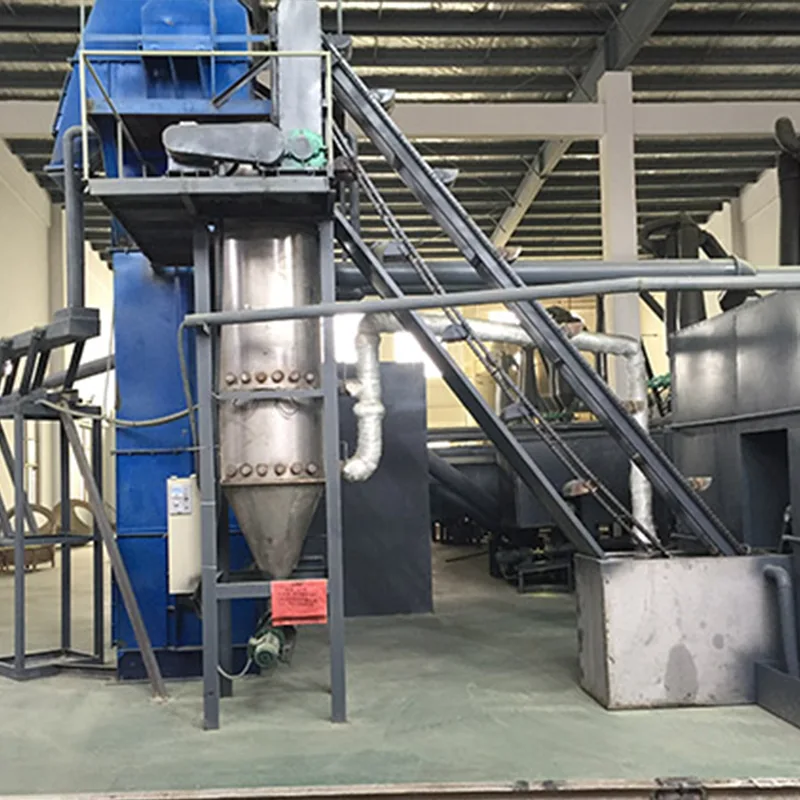

Švino rūgšties akumuliatorių medžiagų gamybos pramonėje tribazinis švino sulfatas (TBLS) yra labai svarbus priedas, o jo gamybos procesas apima kelis etapus, įskaitant reakciją, filtravimą ir džiovinimą. Reasonable TBLS Equipment yra įrangos stebėjimo ir valdymo sistema, specialiai sukurta TBLS gamybos linijoms.

Ši protinga TBLS įranga naudoja Siemens WINCC V7.3SE pramoninės konfigūracijos programinę įrangą kaip pagrindinę platformą. Jis palaiko ryšį su lauko įrenginiais per PLC, kad galėtų atlikti tokias funkcijas kaip gamybos būsenos stebėjimas, temperatūros valdymas, variklio valdymas ir gamybos duomenų įrašymas.

Kaip Kinijos gamykla, mes integruojame įrangos valdymą per pramoninės automatikos sistemą, leidžiančią „Reasonable TBLS Equipment“ užtikrinti stabilias gamybos stebėjimo galimybes TBLS gamybos linijoje ir padėti įmonei centralizuotai valdyti svarbiausios įrangos veikimo būseną.

TBLS gamybos linijos proceso apžvalga

1 veiksmas: srutų reakcija

Įjunkite srutų reaktorių, įpilkite švino oksido ir vandens tinkamomis proporcijomis ir gerai išmaišykite. Mišinys pumpuojamas į reakcijos indą, o pasibaigus reakcijai patenka į impregnavimo indą.

2 veiksmas: filtravimas ir vandens pašalinimas

Impregnavimo inde esanti TBLS suspensija pumpuojama į plokštelinį ir rėminį filtro presą. Po maždaug 1–2 valandų filtravimo susidaro dribsniai ir vanduo pašalinamas.

3 veiksmas: džiovinimas blykste

Medžiaga džiovinama naudojant dujomis kūrenamą karšto oro krosnį, greitą džiovyklą ir pūtimo sistemą, galiausiai susidaro baltas miltelių pavidalo tribazinis švino sulfatas.

Produktų kolekcija

Išdžiovinti milteliai surenkami per Cyclone 1# ir Cyclone 2# ir supakuojami.

Valdymo sistemos struktūra

Įranga

„Rongsheng Reasonable TBLS Equipment“ suteikia visą pramoninio stebėjimo sąsają, padedančią operatoriams suprasti gamybos įrangos veikimo būseną realiuoju laiku.

Pagrindinė valdymo sąsaja

Sveikinimo ekranas

Rodo PLC ir WINCC sistemų ryšio būseną, pateikia pagrindinę informaciją sistemos paleidimo metu.

Gamybos būsenos ekranas

Rodo įrangos veikimo būseną:

Žalia: veikia įranga

Pilka: įranga sustabdyta

Taip pat rodomi pagrindiniai gamybos parametrai:

Reakcijos virdulio temperatūra

Blykstės džiovinimo temperatūra

Karšto oro krosnies temperatūra

Ventiliatoriaus variklio srovė

Parametrų nustatymo ekranas

Naudojamas gamybos įrangos veikimui ir parametrų nustatymams valdyti, įskaitant:

Temperatūros kontrolė

Variklio valdymas

Pulso valdymas

Įrangos paleidimo/išjungimo valdymas

Valdymo modulio funkcijos

Temperatūros ir srovės stebėjimo modulis

Šioje srityje rodomi kiekvienos gamybos srities temperatūros ir variklio srovės duomenys.

Temperatūros valdymo modulis

Kiekvienas šildymo įrenginys turi nepriklausomas valdymo funkcijas, įskaitant:

Start/Stop Control

Temperatūros nustatymas

Temperatūros histerezės apsauga

Pavyzdžiui: Flash džiovinimo temperatūra nustatyta 450°C; Viršutinė ribinė histerezės vertė 3°C; Apatinė ribinė histerezės vertė 2°C

Sistema automatiškai nustoja šildyti, kai temperatūra viršija 453°C, ir vėl įsijungia, kai temperatūra nukrenta žemiau 448°C.

Variklio valdymo modulis

Kiekviename variklyje yra atskiri paleidimo ir sustabdymo mygtukai, rodoma įrangos veikimo būsena:

Žalia: bėga

Raudona: sustojo

Sraigtinio konvejerio valdymas

Sandėliavimo dėžės sraigtinis konvejeris palaiko:

Vietinis valdymas

Nuotolinio valdymo pultas

Kompiuterio valdymas

Impulsų valdymo sistema

„EquipmentRongsheng Reasonable TBLS Equipment“ impulsų valdymo sistema daugiausia naudojama dulkių šalinimo sistemos valdymui.

Impulsai skirstomi į tris grupes:

12 krypčių pulsas

3 krypčių pulsas

5 krypčių pulsas

Parametrų nustatymai apima:

Intervalo laikas: paprastai 60 sekundžių

Impulso plotis: paprastai 2–3 sekundės

Techniniai privalumai: Pramonės automatikos valdymas

Integruojant PLC ir WINCC sistemas, pasiekiamas centralizuotas gamybos įrangos stebėjimas ir valdymas.

Gamybos duomenų stebėjimas realiuoju laiku

EquipmentRongsheng Reasonable TBLS įranga gali įrašyti temperatūrą, srovę ir įrangos veikimo būseną, kad būtų patogu valdyti gamybą.

Signalizacija

Sutrikus įrangai, sistema signalizacijos sąsajoje rodo atitinkamą įrangos informaciją.

Parametrų prieigos valdymas

Sistema naudoja vartotojo vardo ir slaptažodžio prieigos kontrolę, kad užtikrintų svarbiausių gamybos parametrų saugumą.
