Nuo šiluminės inžinerijos iki kasybos sunkvežimių kėbulų: kodėl suvirinimo siūlių įtrūkimus sprendžiame valdydami įtampą

Sugedus sunkiam kasybos savivarčio kėbului, plieninės plokštės viduryje retai atsiranda įtrūkimas. Jis prasideda nuo suvirinimo siūlės – konkrečiai, karščio paveiktoje zonoje.

Tai ne kasybos problema. Tai metalurgijos problema.

Ir tai yra problema, kurią sprendžiame daugiau nei dešimtmetį – ne kasybos, o švino oksido gamybos linijose, kur aukštos temperatūros įtempiai ir kristalinės struktūros pokyčiai yra kasdienė inžinerinė realybė.

Nepastebėta pagrindinė priežastis

Dauguma konstrukcinių gedimų kasybos sunkvežimių kėbuluose yra kaltinami perkrovomis arba nelygiais gabenimo keliais. Tačiau mūsų lauko gedimų analizė pasakoja kitą istoriją:plyšys prasideda HAZ, o ne didžiausios mechaninės apkrovos taške.

Tai nėra spėjimas. Jis sukurtas ilgus metus trukusio šiluminės inžinerijos darbo – projektuojant įrangą, kuri diena iš dienos tvarko aukštos temperatūros įtempių ciklus.

Pradėjome ne kaip kasybos įrangos gamintojas. Tačiau mes suprantame, kas nutinka plienui esant karščiui ir stresui. Ir šis supratimas dabar lemia, kaip mes kuriamesunkiasvorių kasybos savivarčių kėbulų.

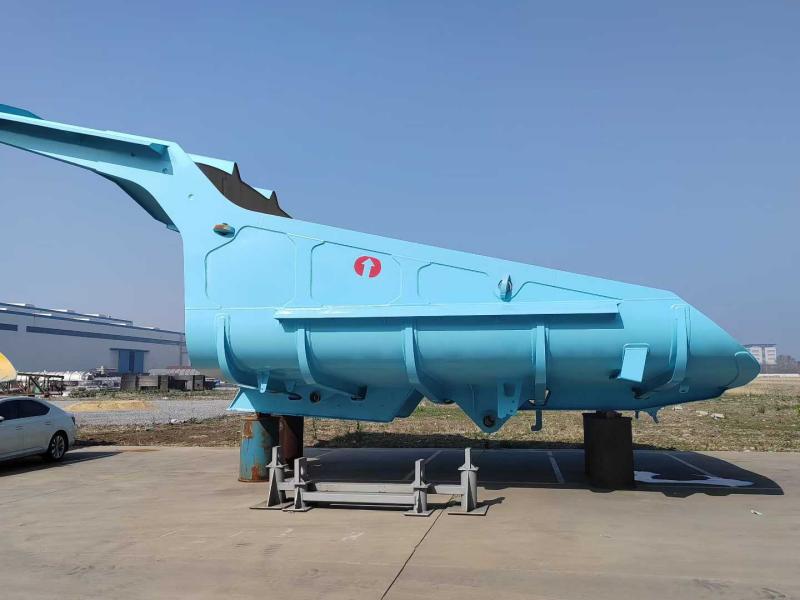

Viena produktų linija: 50–100 tonų klasės sunkvežimių kėbulai

Šiuo metu gaminame sunkiųjų kasybos savivarčių kėbulus50-100 tonų mechaninės pavaros kalnakasybos sunkvežimiai, apimantis pagrindines važiuoklės platformas, įskaitant Caterpillar, Komatsu, BelAZ ir XCMG.

Pagrindinės specifikacijos:

• Grindų plokštė: 16–20 mm NM450 + 10 mm nusidėvintis įdėklas
• Šoninė plokštė: 10–12 mm NM400
• Sukaupta talpa (SAE 2:1): 35–45 kub
• Pakrovimo aukštis: optimizuotas 5–6 m hidraulinio ekskavatoriaus kritimui

Skirtingai nuo tradicinių plokščiadugnių stačiakampių korpusų, mūsų dizainas naudoja abe vartų, kaušelio tipo profilissu nuolat lenktomis grindimis.

Kodėl? Kadangi įprastos plokščios grindys išlaiko3–5 tonos lipnios medžiagos per ciklą- ir tai yra nuo trijų iki penkių tonų prarasto naudingojo krovinio, pridėjus rankinio valymo darbus.

Trys techniniai pagrindai

1. 13° ištisinis nuolydis („Live Floor“)

Grindys nuolat kyla į viršų13 laipsniųnuo kabinos apsaugos iki galinio galo. Kai keltuvas užsifiksuoja, gravitacija atlieka darbą – krovinys lūžta ir slysta vienu judesiu. Jokio kasimo. Jokio kalimo. Jokio pervežimo atgal.

2. Dviejų klasių medžiagų strategija: NM400 + NM450

Mes nenaudojame vienos plieno rūšies visam kėbului. Susidėvėjimo profilis nėra vienodas, todėl medžiagos specifikacijos taip pat neturėtų būti tokios.

Šis derinys skirtas valdyti500kg+ rieduliainukritimas iš aukščio (NM400 sugeria smūgį), o grindys atlaiko nuolatinį tempimą (NM450 atsparus dilimui).

Suvirinimo reikalavimai: NM400 reikia pašildyti iki 150°C; NM450 reikalauja griežtesnės parametrų kontrolės.

3. Penkių išilginių, devynių skersinių šonkaulių skeletas

FEA modeliavimas parodė, kad įtempių lūžiai paprastai prasideda nuo suvirinimo siūlių tarp grindų ir standžių. Mūsų atsakymas: integruokite atraminę konstrukciją į korpusą.

Išorinis„penkių išilginių, devynių kryžių“ grotelių dizainasveikia kaip santvara, paskirstanti60+ tonųapkrovos masė per visą važiuoklės bėgią. Tai apsaugo nuo „bananų žievelės“ deformacijos, būdingos konkurentų gaminiams.

Papildomi funkciniai dizaino elementai

Priekinis stogelis 45° kampu:Du tikslai – nukreipti krintančius riedulius nuo kabinos ir padidinti smūgio pajėgumą nepakeliant svorio centro.

Sustiprintas galinis kraštas:Su dvigubo storio NM450 nusidėvėjimo juostele. Kasybos vietos paprastai velkamos atgal, kad išvalytumėte sąvartynus. Ši konstrukcija apsaugo nuo galinio krašto deformacijos ir išlaiko tinkamą sandarumą, jei yra bagažinės dangtis.

Kokybės kontrolė + pasaulinis pristatymas

Kiekvienas kūnas patiriamagnetinių dalelių patikrinimas (MPI)prieš smėliasrove ir dažymą, kad būtų galima aptikti požeminio suvirinimo defektus. Įtempių mažinimo terminis apdorojimas po suvirinimo yra standartinis.

Siuntimas:Vienetinė suvirinta konstrukcija. Plokšti stelažų konteineriai arba birių krovinių laivai. Dviejų komponentų epoksidinis gruntas (apsauga nuo korozijos jūrų kroviniams) ir poliuretano viršutinis sluoksnis (atsparumas UV spinduliams).

Pagalba vietoje:Pateikiame technines gaires pirmą kartą įrengiant.

Kodėl tai svarbu

Kasybos pramonė išleidžia milijonus nusidėvėjusioms plokštėms ir konstrukcijų remontui. Tačiau didžioji dalis šių išlaidų sprendžiami simptomai, o ne pagrindinės priežastys.

Sunkaus kasybos savivarčio kėbulą vertiname kaip termomechaninę sistemą, o ne tik plieninę dėžę. Ta pati inžinerinė disciplina, kuri valdo šilumos įtampą švino oksido krosnyse, dabar taikoma ir suvirinimo siūlėms, kai važiuojama kelio smūgio apkrova.

Problema ne ta, kad plienas susidėvi. Tai, kad pirmiausia sugenda suvirinimo siūlės. Ir tai iš esmės yra šilumos streso problema.

Pastarąjį dešimtmetį mes tiesiog praleidome mokydamiesi, kaip tai išspręsti.
