Kaip suprasti siurblio modelių kodus? DG, D, CQ ir kitų išcentrinių siurblių serijų vadovas

Rinkdamiesi pramoninius siurblius, inžinieriai ir pirkimo komandos dažnai susiduria su modelių kodais, tokiais kaip DG, D, CQ, CD ir kitais raidžių deriniais.

Daugeliui pirkėjų šios raidės gali atrodyti kaip paprasti produktų pavadinimai. Tačiau siurblio modelių koduose paprastai yra naudingos informacijos apie gaminių seriją, konstrukcijos dizainą arba taikymo kategoriją.

Tačiau reikėtų atkreipti dėmesį į vieną svarbų dalyką: universalaus siurblio modelio raidžių pavadinimo standarto nėra. Skirtingi gamintojai savo gaminių serijas gali apibrėžti skirtingai. Todėl tiksli siurblio kodo reikšmė visada turi būti patvirtinta gamintojo techniniuose dokumentuose.

Šiame straipsnyje pateikiamas DG serijos horizontalus daugiapakopis išcentrinis siurblys kaip pavyzdys, paaiškinantis, kaip paprastai suprantami siurblių modelių kodai ir kaip galima atskirti skirtingas siurblių serijas.

Ką reiškia siurblių modelių raidės?

Pramoniniai siurblių modeliai dažniausiai sudaryti iš raidžių, skaičių ir simbolių. Raidės dažniausiai nurodo siurblio seriją arba konstrukcijos kategoriją, o skaičiai dažnai pateikia informaciją, susijusią su projektiniais parametrais.

Pavyzdžiui:

DG serijos horizontalus daugiapakopis išcentrinis siurblys

Šiame modelyje:

• DG atstovauja siurblių serijai
• Šie skaičiai, priklausomai nuo gamintojo pavadinimų taisyklių, gali nurodyti projektinius parametrus, tokius kaip srautas, aukštis arba pakopų skaičius

Tačiau tiksli reikšmė priklauso nuo gamintojų. Pirkėjai neturėtų spręsti apie siurblį tik pagal raides jo modelio pavadinime. Išsamios gaminio specifikacijos ir techniniai dokumentai vis dar yra siurblio pasirinkimo pagrindas.

Ką reiškia „DG“ DG serijos siurbliuose?

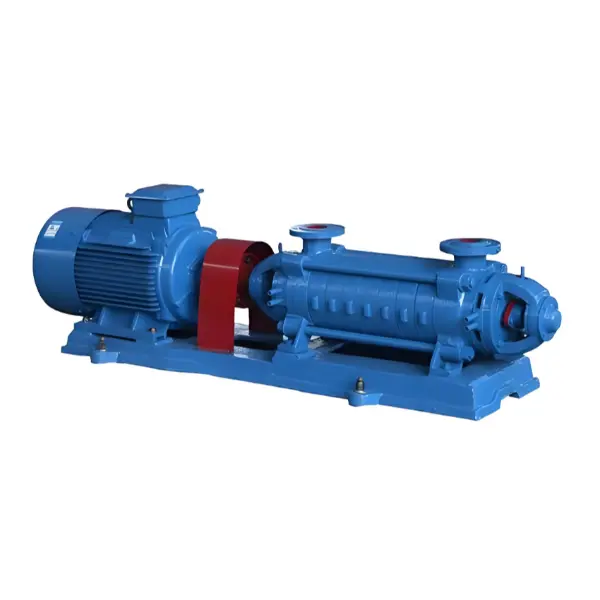

DG serijos horizontalus daugiapakopis išcentrinis siurblys yra pramoninio tipo išcentrinis siurblys, turintis horizontalią, vieno siurbimo, daugiapakopę struktūrą.

DG serijos siurblys paprastai turi šias struktūrines charakteristikas:

• Horizontalus montavimo dizainas
• Vieno siurbimo struktūra
• Daugiapakopis sparnuotės išdėstymas
• Sekcijinio siurblio korpuso konstrukcija
• Rotoriaus komponentai, įskaitant sparnuotės ir balansavimo diską

DG serijos siurblys skirtas skysčiams, kuriuose nėra kietųjų dalelių ir neturinčių korozinių savybių, pernešti.

Pagal gaminio specifikacijas taikomas skysčio temperatūros diapazonas:

-20°C iki 105°C

Įleidimo slėgis turi būti:

Mažiau nei 0,6 MPa

Kaip suprasti skaičius siurblių modeliuose?

Be raidžių, skaičiai siurblių modeliuose taip pat suteikia svarbios informacijos.

Pavyzdžiui, kai kuriuose daugiapakopiuose išcentrinių siurblių modeliuose gali būti naudojami tokie formatai:

DG46-50×6

Šio tipo pavadinimo formatu:

• DG - siurblių serija
• 46 — dažniausiai susijęs su srauto rodymu
• 50 – dažniausiai susijęs su vienos pakopos galvos indikacija
• 6 — siurblio pakopų skaičius

Tačiau skirtingi gamintojai gali naudoti skirtingus pavadinimo metodus.

Renkantis siurblį, modelio numerį reikia patikrinti kartu su:

• Srauto reikalavimai
• Reikalavimai galvai
• Skysčio charakteristikos
• Darbinė temperatūra
• Montavimo sąlygos

Kodėl yra skirtingų siurblių serijų?

Pramonėms taikomi skirtingi eksploatavimo reikalavimai. Gamintojai paprastai kuria skirtingas siurblių serijas, atsižvelgdami į siurblio struktūrą, hidraulinę konstrukciją, sandarinimo metodus ir taikymo sąlygas.

Siurblio konstrukcija

Skirtingos serijos gali turėti skirtingas struktūras, pavyzdžiui:

• Horizontalus arba vertikalus dizainas
• Vienpakopė arba daugiapakopė struktūra
• Skirtingos siurbimo sistemos

Kiekvienas dizainas yra sukurtas pagal specifinius taikymo reikalavimus.

Hidraulinis dizainas

Vidinė siurblio hidraulinė konstrukcija turi įtakos skysčio energijos perdavimo būdui.

Daugiapakopis išcentrinis siurblys naudoja kelis ant rotoriaus išdėstytus sparnuočius, o vienpakopis siurblys naudoja vieną sparnuotę. Konstrukcinis skirtumas turi įtakos tam, kaip siurblys pasirenkamas konkrečiai sistemai.

Veleno sandarinimo dizainas

Siurblių serija taip pat gali skirtis sandarinimo tvarka.

• Mechaninis sandariklis
• Pakavimo antspaudas

Tinkama sandarinimo konstrukcija priklauso nuo siurblio konstrukcijos ir veikimo reikalavimų.

Kuo skiriasi DG ir D serijos siurbliai?

Daugelyje tradicinių siurblių klasifikacijų D ir DG serijos siurbliai siejami su horizontaliomis daugiapakopėmis išcentrinių siurblių konstrukcijomis.

Tačiau tikslus skirtumas tarp D ir DG priklauso nuo gamintojo gaminio klasifikacijos.

Netikslu tiesiog manyti, kad DG visada geresnis už D arba kad D ir DG yra visiškai skirtingi siurblių tipai.

Ką CQ reiškia siurblių modeliuose?

Skirtingai nuo DG serijos siurblių, CQ nėra universali santrumpa, kurią naudoja visi siurblių gamintojai.

Įvairios įmonės gali naudoti CQ kaip gaminių serijos kodą skirtingoms siurblių konstrukcijoms.

Tikrindami CQ serijos siurblį, pirkėjai turėtų patvirtinti:

• Gamintojo katalogas
• Gaminio specifikacijos
• Techniniai brėžiniai
• Prekių aprašymai

Teisingas aiškinimas priklauso nuo paties gamintojo klasifikavimo sistemos.

Kaip greitai nustatyti tinkamą siurblių seriją?

Patvirtinkite siurbimo terpę

Pirmas patikrinimas:

• Koks skystis bus perkeltas?
• Ar jame yra kietųjų dalelių?
• Ar tai ėsdinanti?

Pavyzdžiui, DG serijos siurblys skirtas skysčiams be kietųjų dalelių ar korozinių savybių.

Patikrinkite eksploatavimo sąlygas

Svarbios sąlygos apima:

• Skysčio temperatūra
• Įleidimo slėgis
• Sistemos reikalavimai

Suprasti siurblio struktūrą

Prieš pasirinkdami siurblį, patvirtinkite:

• Vienpakopis arba daugiapakopis dizainas
• Horizontali arba vertikali konstrukcija
• Siurbimo tipas

Peržiūrėkite visą techninę informaciją

Siurblio modelio pavadinimas yra tik pirmas žingsnis. Renkantis profesionalus taip pat reikėtų atsižvelgti į gaminio specifikacijas, techninius brėžinius, eksploatavimo reikalavimus ir gamintojo rekomendacijas.

Kodėl pirkėjai turėtų suprasti siurblio modelių kodus?

Geresnis bendravimas su tiekėjais

Žinodami pagrindinę siurblių serijos reikšmę, pirkėjai gali aiškiau apibūdinti savo reikalavimus.

Venkite neteisingo pasirinkimo

Siurblių klasifikavimo supratimas sumažina riziką pasirinkti siurblį tik pagal išvaizdą ar kainą.

Lengvesnis produktų palyginimas

Pirkėjai gali efektyviau palyginti skirtingas siurblių šeimas, suprasdami jų struktūrinius skirtumus.

Siurblio modelių kodai, tokie kaip DG, D ir CQ, naudojami skirtingoms siurblių serijoms arba dizaino kategorijoms identifikuoti.

DG serijos horizontalus daugiapakopis išcentrinis siurblys yra siurblio konstrukcija su horizontalia, vieno siurbimo, daugiapakope struktūra, skirta tinkamiems švariems skysčiams perduoti nurodytomis darbo sąlygomis.

Tačiau vien tik siurblio raidės negali nustatyti, ar produktas yra tinkamas konkrečiai paskirčiai.

Tinkamas pasirinkimo būdas – įvertinti visas eksploatavimo sąlygas, įskaitant siurbiamą terpę, temperatūrą, slėgio reikalavimus, įrengimo sąlygas ir gamintojo pateiktas technines specifikacijas.
